國產智能建造實用軟件推介

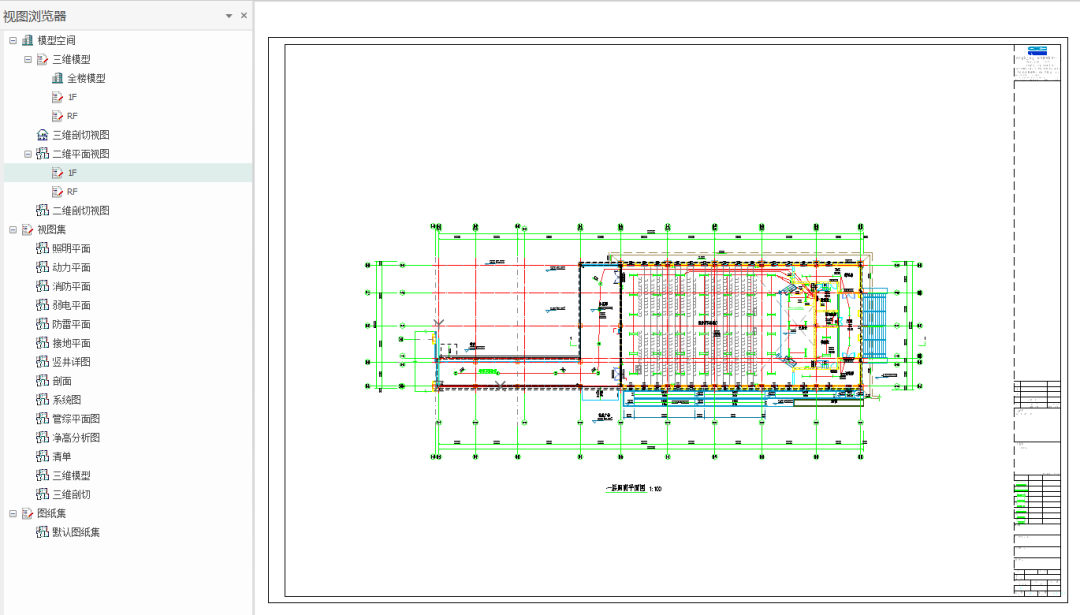

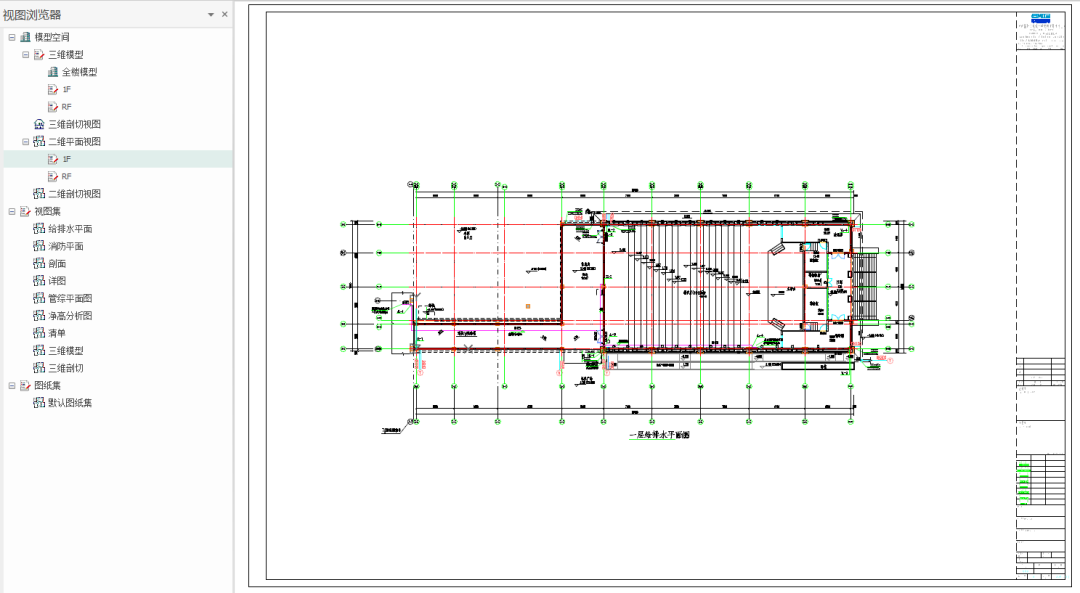

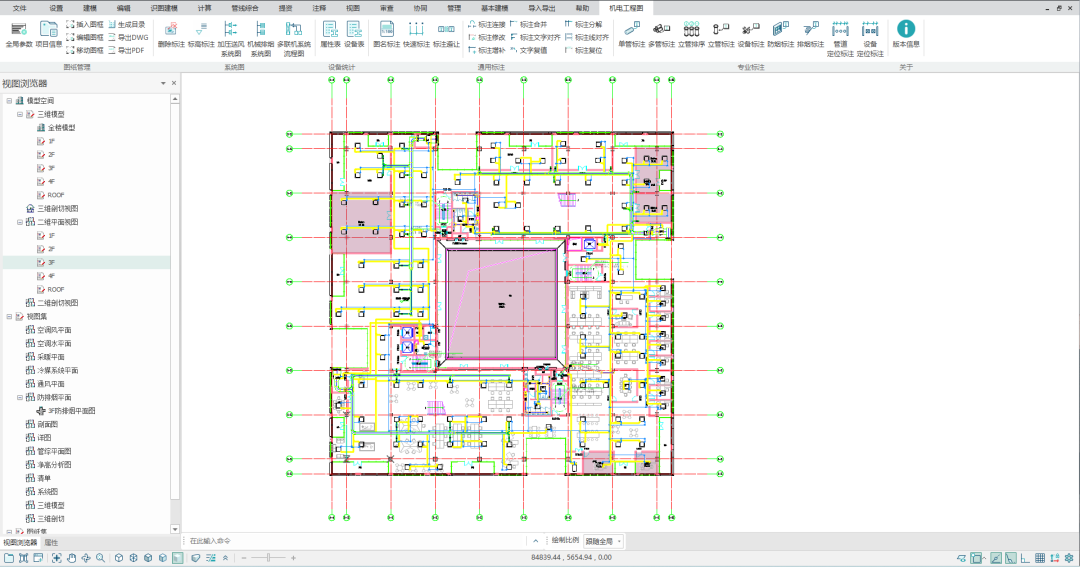

三維機電出圖軟件在BIMBase中完成出圖

（1）對標制圖標準的三維BIM出圖技術。定義給排水、暖通、電氣等專業基于BIM模型的標注、索引、線型等相關制圖深度，在三維模型的平面視圖功能基礎上，提供符合國標制圖規范，適用基于BIM軟件實施出圖的需求。

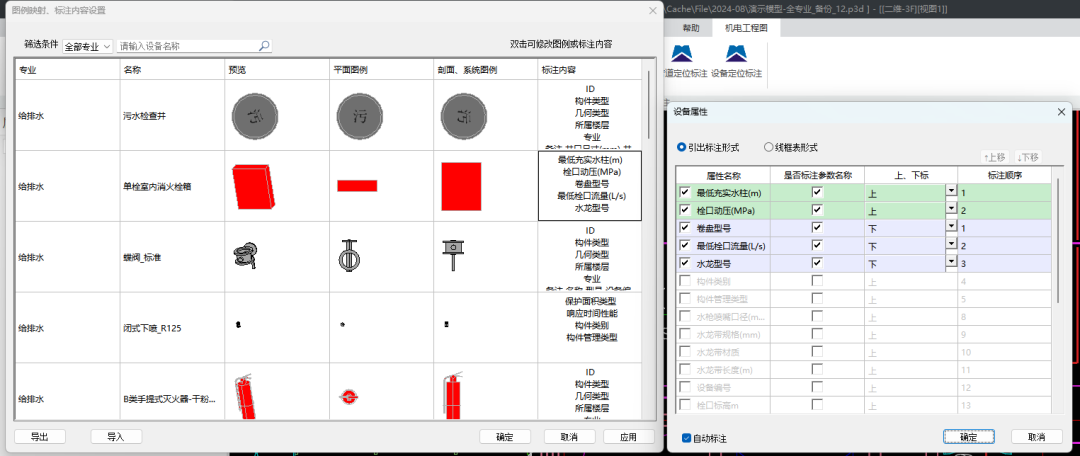

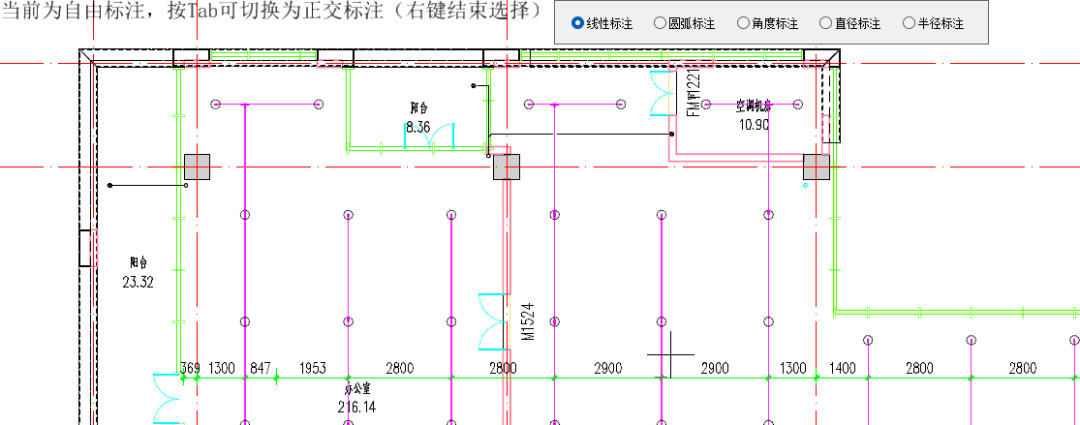

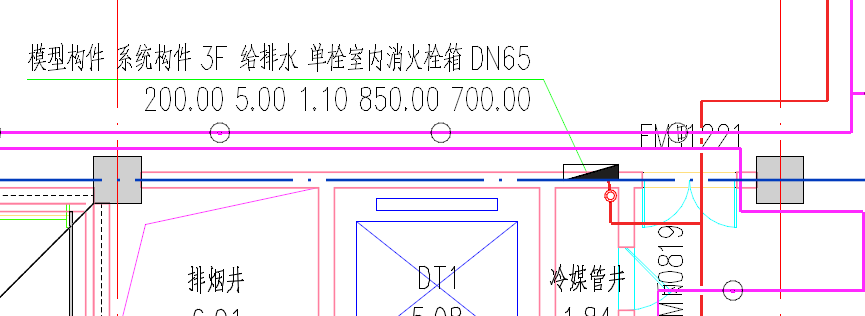

機電專業構件快速標注

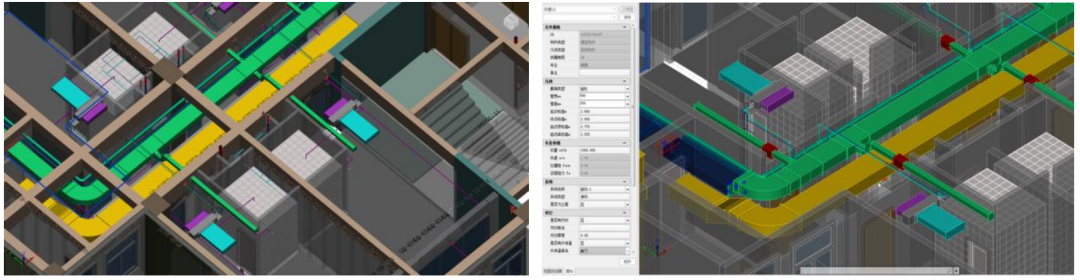

（2）給排水、暖通、電氣等專業的基礎設計工具。針對機電三專業開發出圖設計的快速標注、標注編輯、索引編輯等基本出圖功能；根據給排水、暖通、電氣專業區分的風管、水管、橋架等單管、多管、立管及回路等專項設計功能。

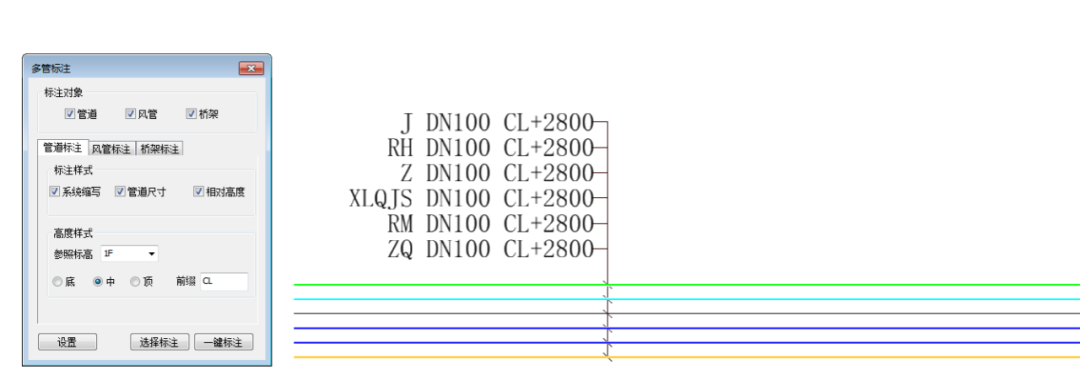

多管標注

設備標注

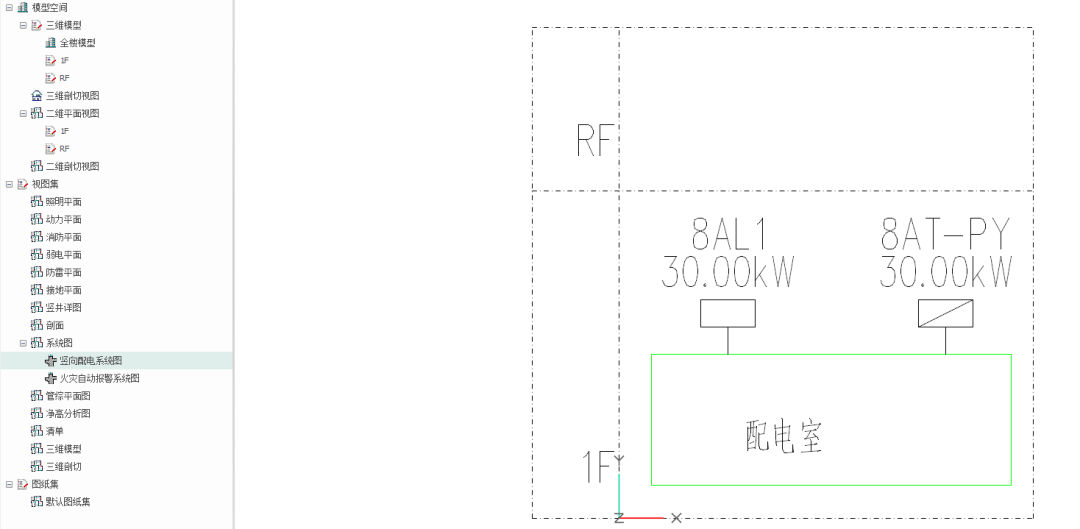

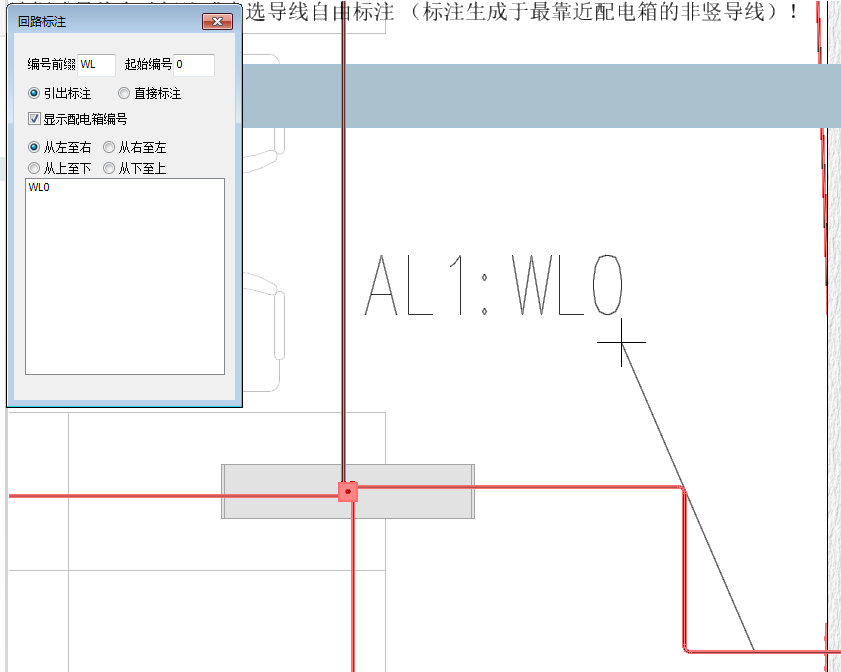

回路標注

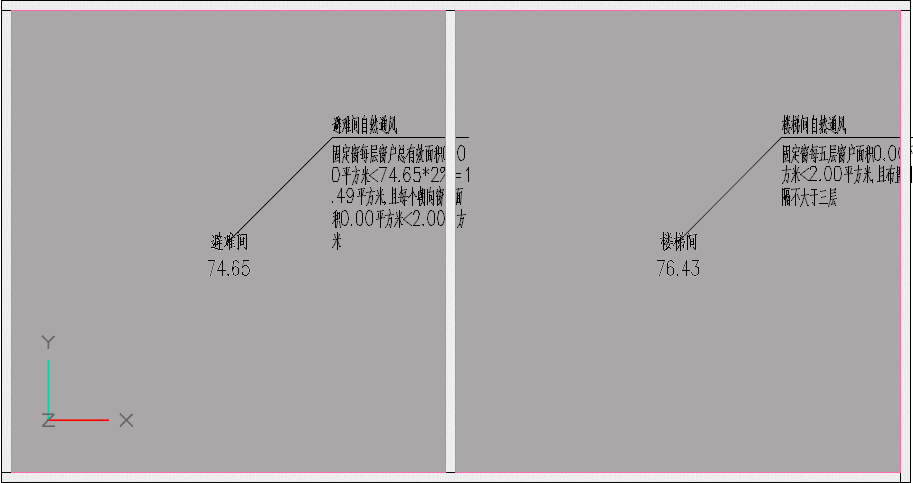

防、排煙標注效果

（3）給排水、暖通、電氣等專業圖模參數化編輯工具。開發實現針對機電專業模型構件的名稱自動識別、標注文字避讓、自動編號、設備信息統計設置、材料統計設置、圖紙目錄自動生成等參數化編輯命令菜單及功能，實現基于設計習慣與常規規則的批量化輸出，提高設計效率。

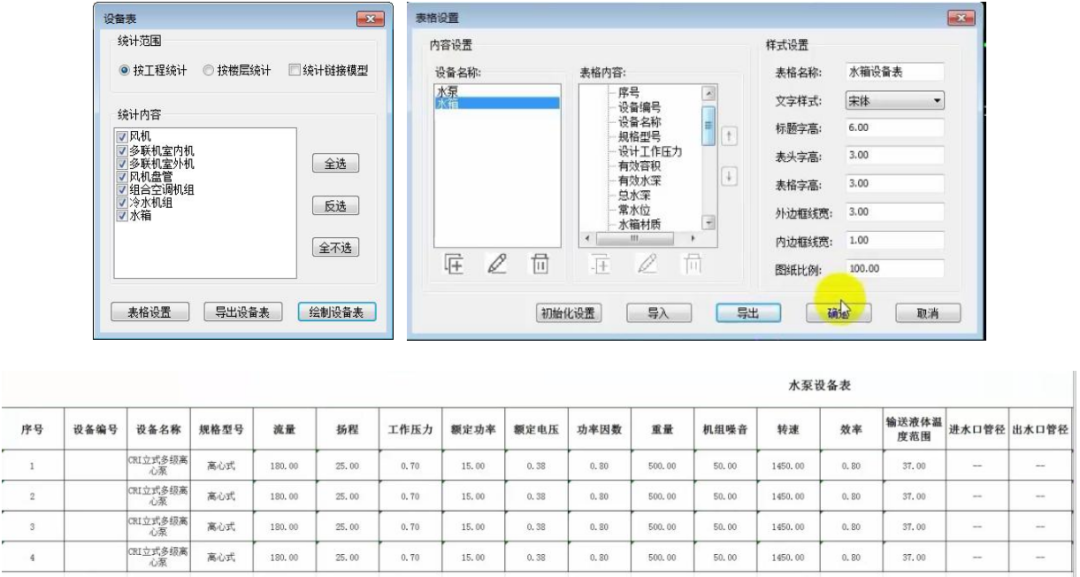

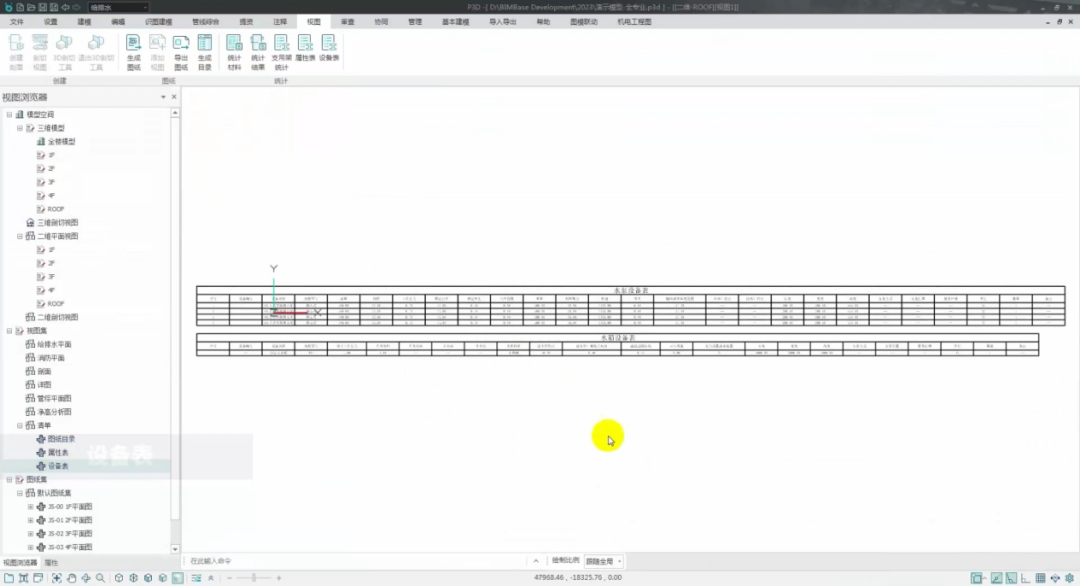

參數化生成設備表

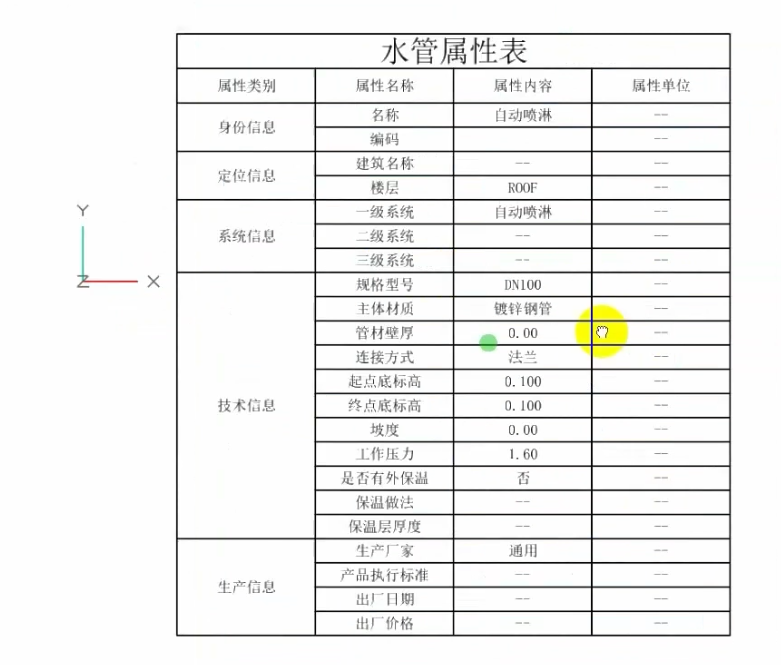

參數化生成屬性表

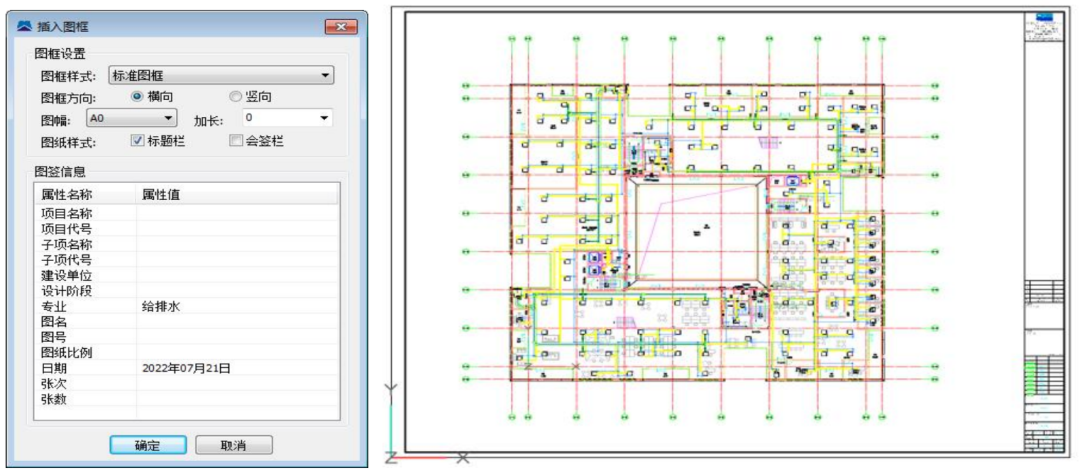

參數化生成圖框

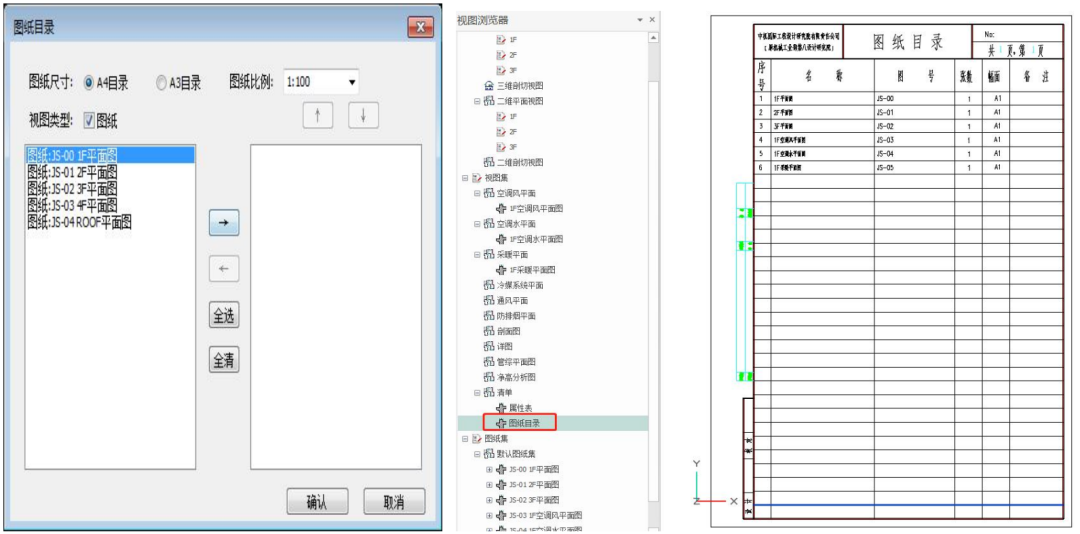

參數化生成目錄效果

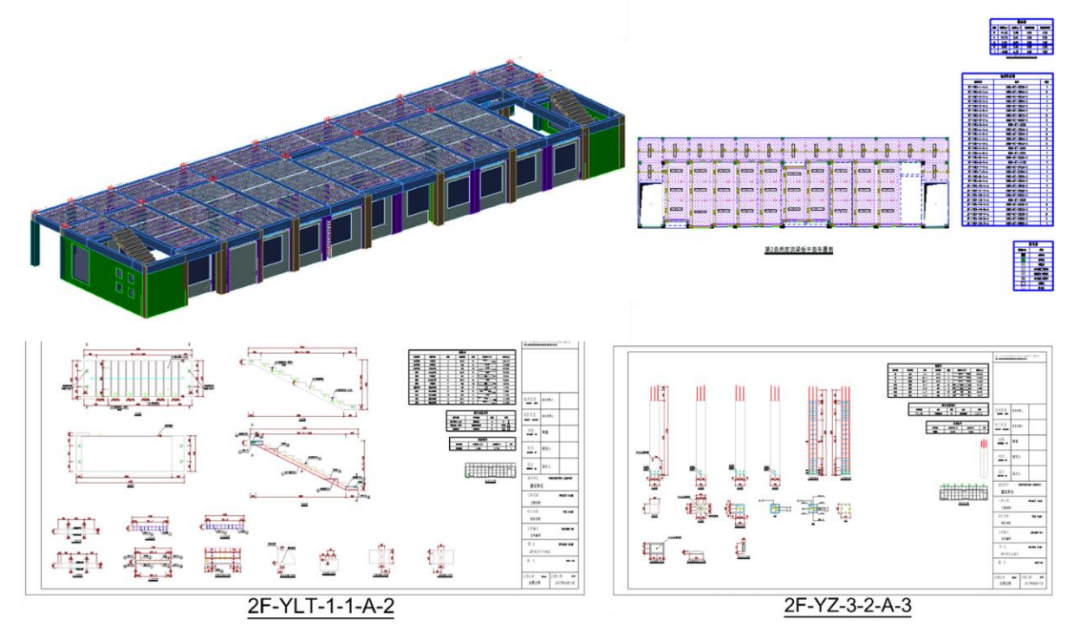

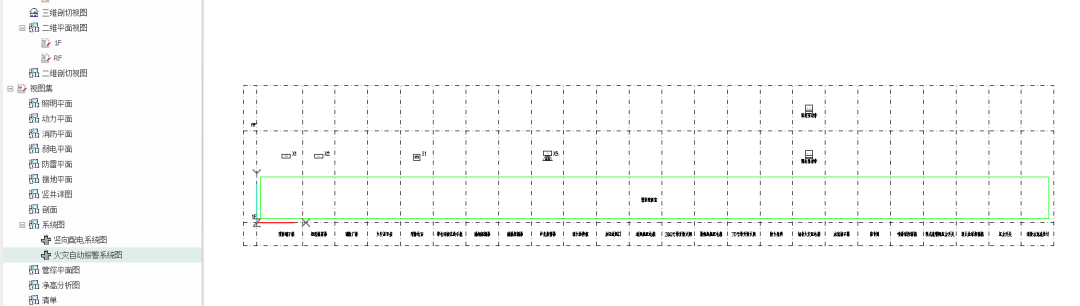

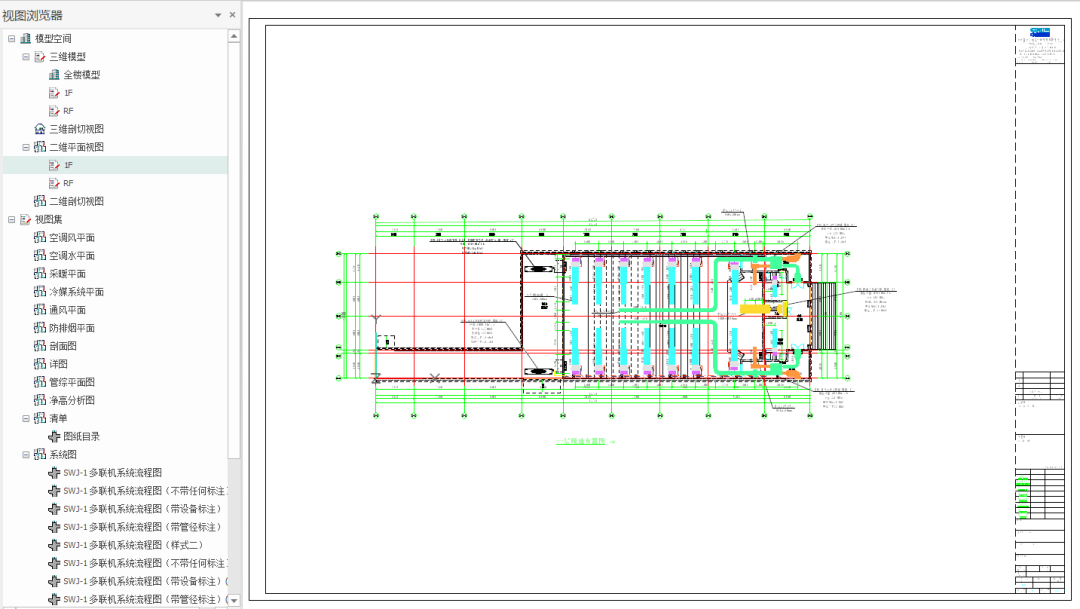

（4）給排水、暖通、電氣等專業圖形轉換工具。提供基于三維模型形成的平面圖、剖面圖、系統圖、大樣圖、軸測圖等視圖，實現三維模型與二維平面視口的圖模聯動，并完成各視口與基礎設計工具的適配開發。

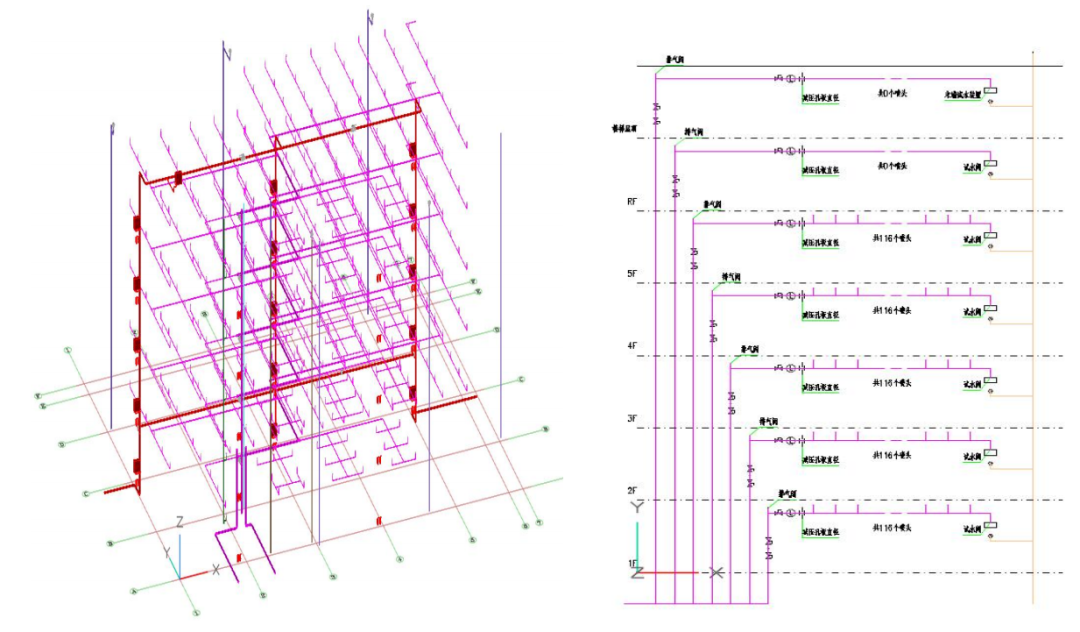

噴淋系統圖

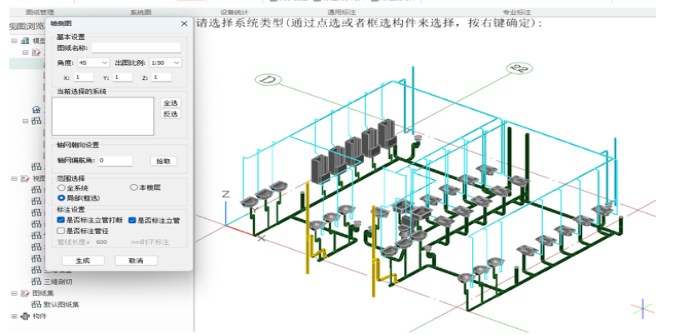

管道軸測圖

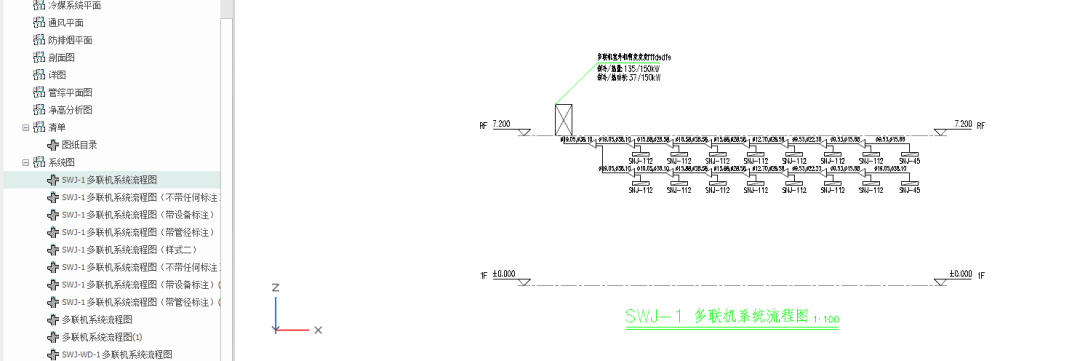

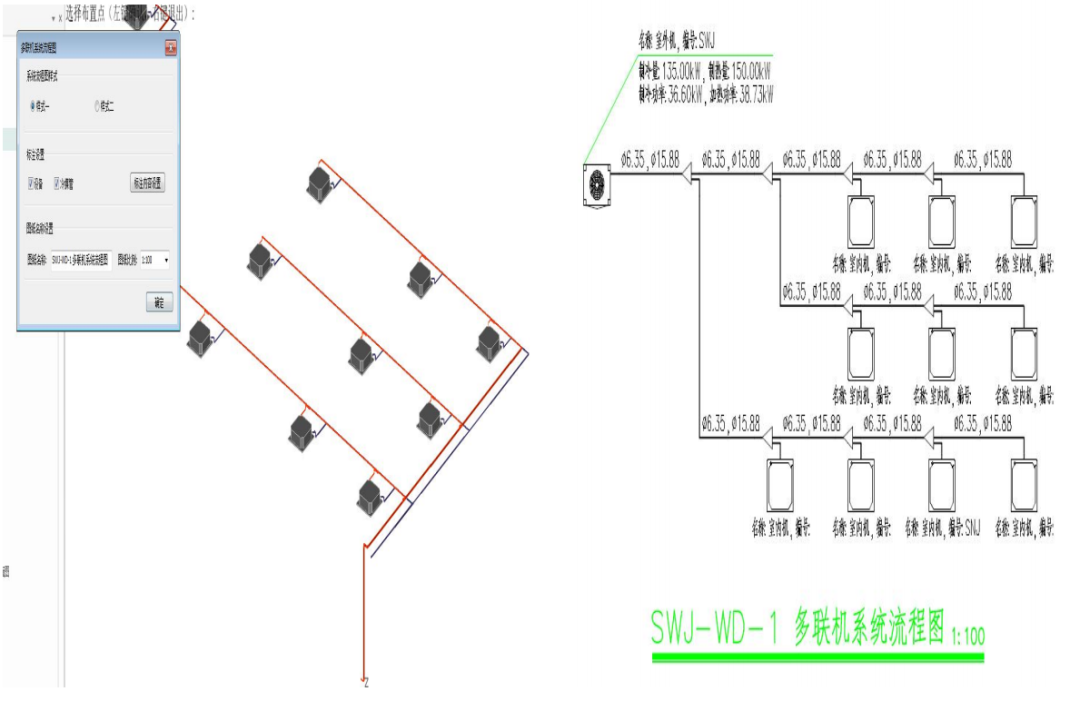

多聯機系統圖

本軟件是基于國產BIM引擎（BIMBase）打造的建筑工程三維機電BIM出圖系統，軟件基于視圖模板生成符合國標制圖規范的圖面表達，實現國產BIM軟件機電專業三維出圖技術的突破；完成BIM模型、施工圖設計信息內容同步輸出開發，在設計出圖的過程中，利用BIM屬性可同步存儲項目建設各階段設計的信息，推動數字化信息流轉；實現機電專業圖模參數化編輯，采用基于規則的批量化、自動化出圖技術，可有效提高設計效率，支撐BIM正向設計出圖技術在實際項目中的推廣應用。

基于自主可控BIM的裝配式建筑設計協同管控集成系統是基于國產BIMBase平臺軟件開發的全專業協同設計與設計過程集成管控系統，以BIM正向設計工作流為指導，融合模型輕量化技術、互聯網技術和大數據分析等技術，構建一個流程化、可視化、標準化的裝配式建筑BIM全專業設計協同管理平臺，實現BIM設計軟件和設計過程業務管理的業務集成和數據互聯互通。

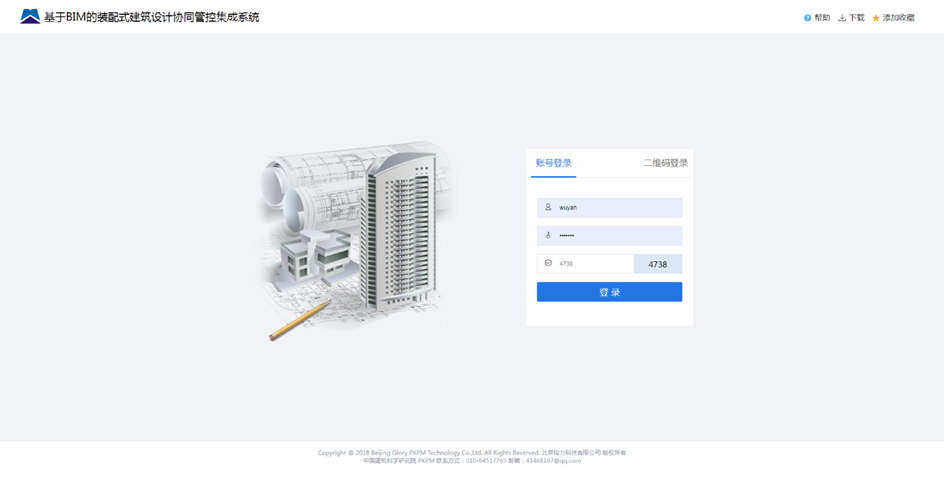

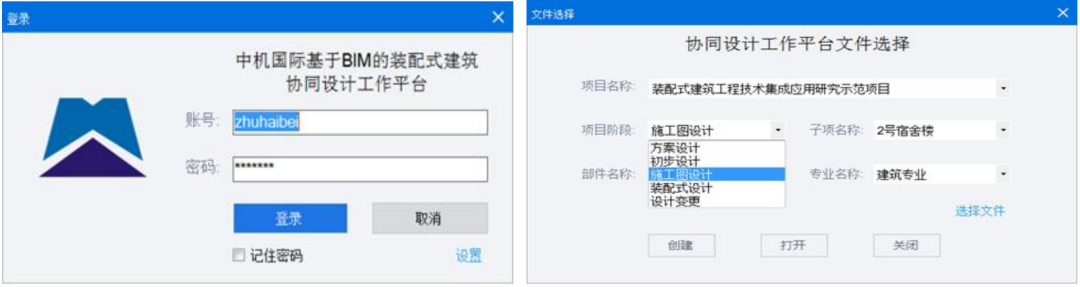

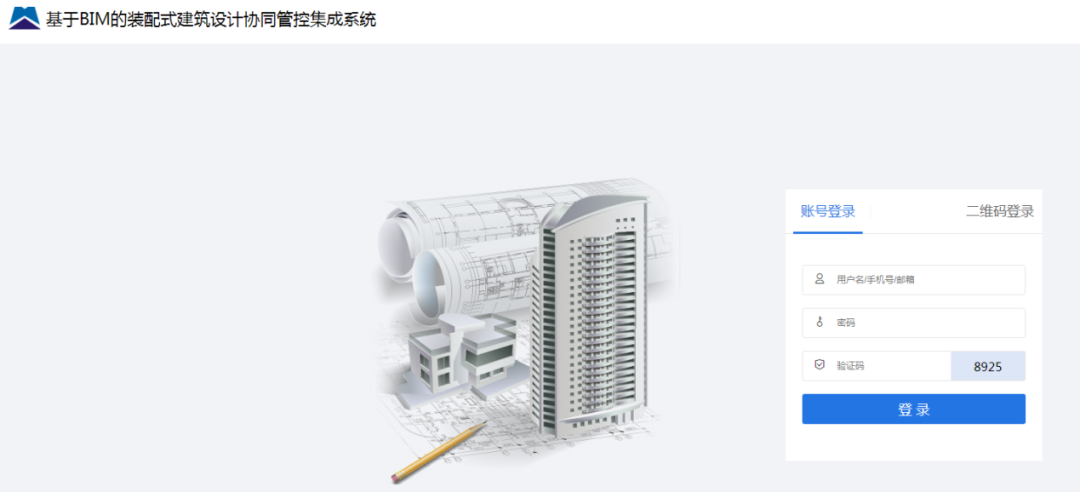

系統登陸端

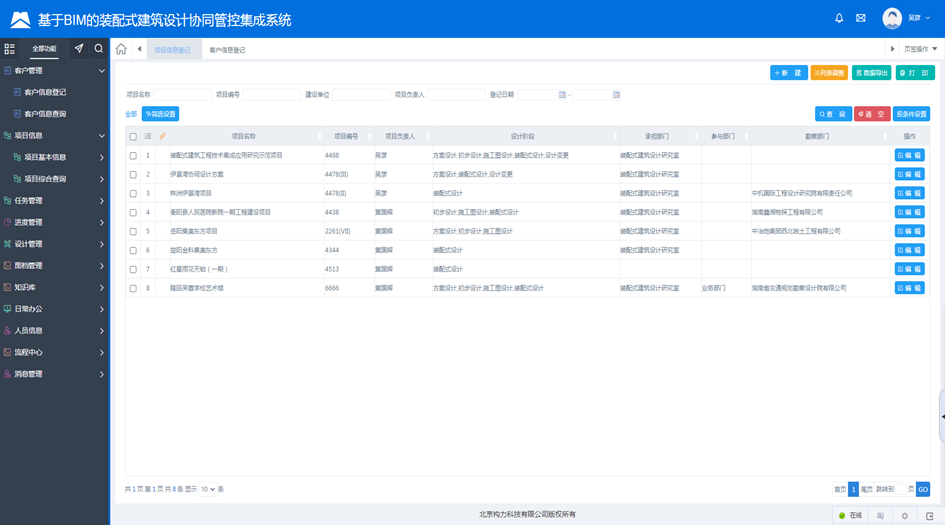

系統平臺端界面

（1）多專業云協同。搭建統一的協同管控系統平臺，實現與國產軟件BIMBase數據互通，建筑、結構、機電、裝配式等專業可在同一設計工作臺上建模，使得設計人員一處登錄協同設計平臺即可跨軟件和平臺操作自己權限范圍內的工作，并根據不同的權限與設計標準進行模型的創建和專業內/專業間的相互參考引用，通過BIM集成共享云服務技術將各自模型同步到數據庫服務器，使得不同專業的模型信息在同一平臺內實現信息傳遞與共享。

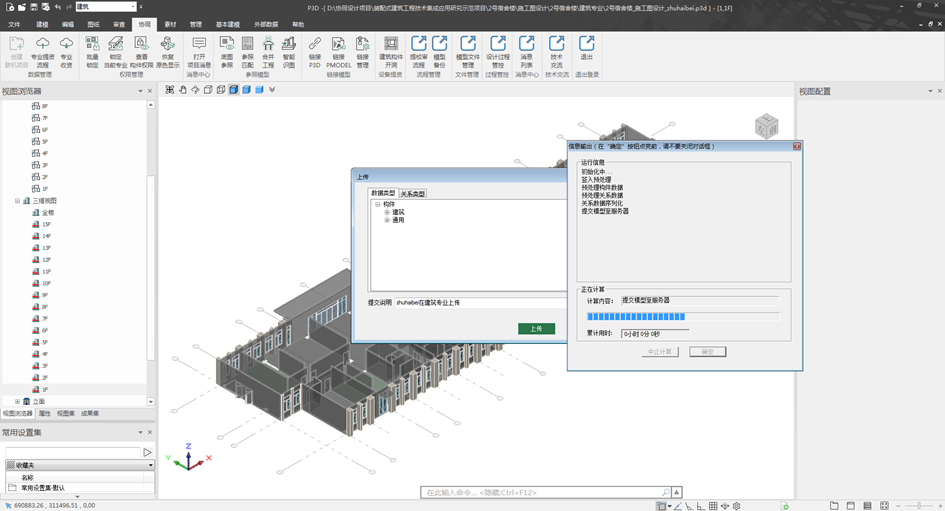

建筑專業模型提資上云端服務器

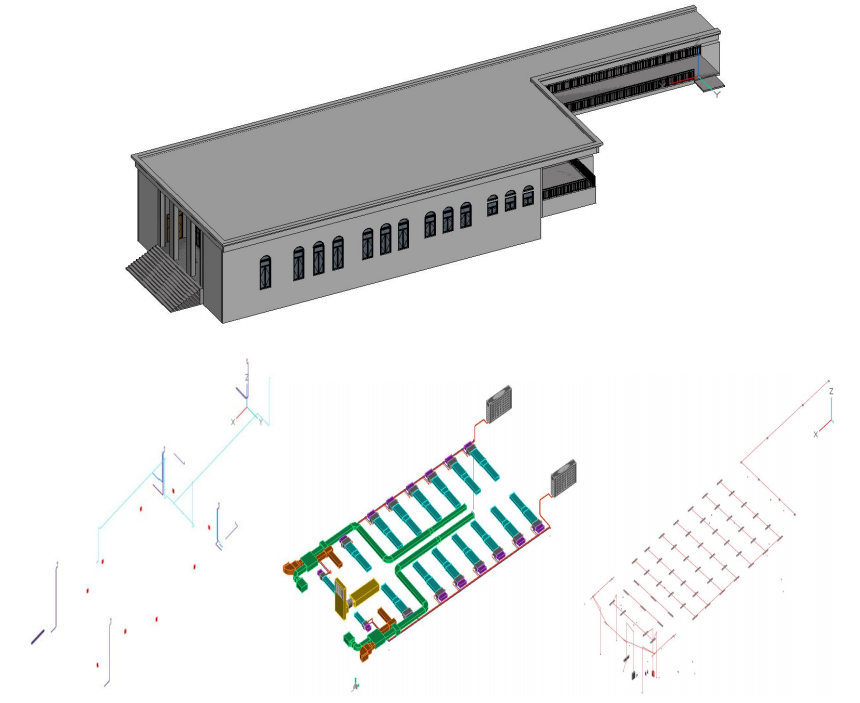

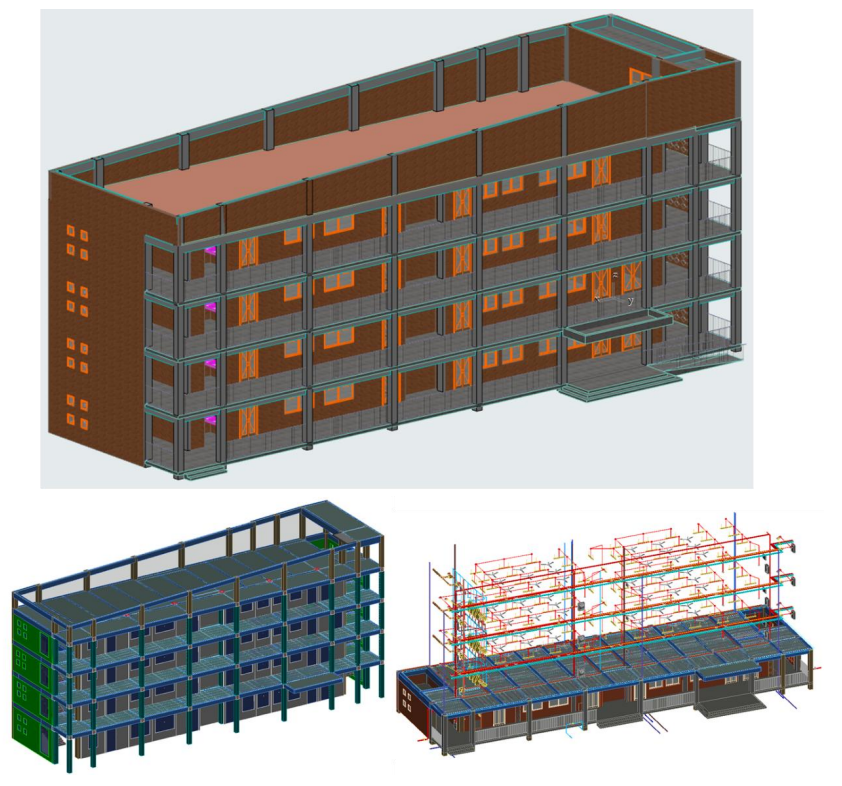

完成三維建模后，各專業提資參照集成

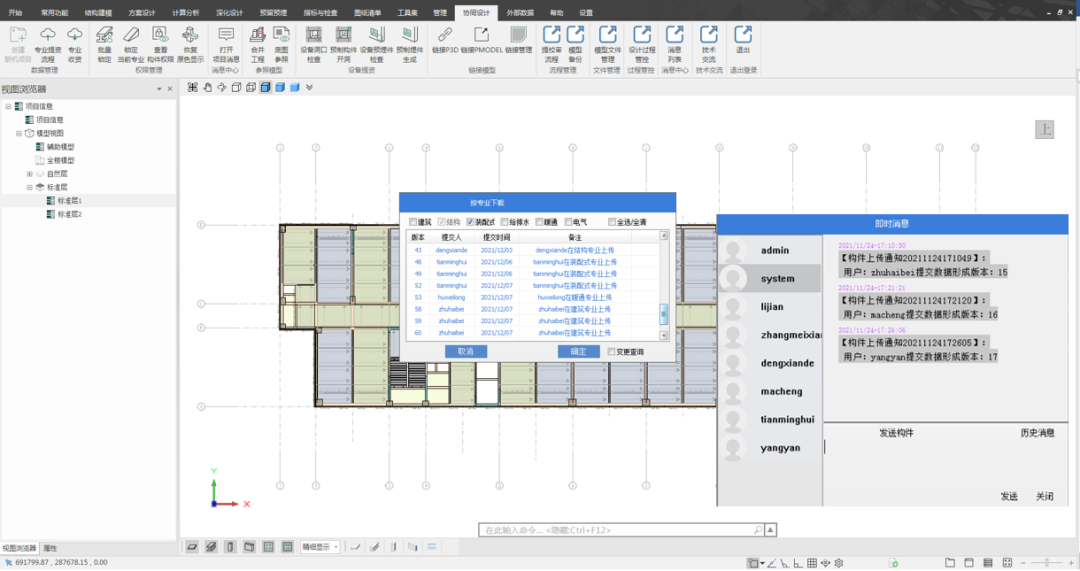

模型收資界面與實時交互消息提示

（2）設計與管理集成。采用基于服務的SOA架構技術搭建系統框架平臺，創新性的將BIM設計軟件和設計過程業務管理進行對接與集成，提供從項目立項、單體工程分解、設計團隊的組建、設計任務派發、權限的劃分、設計進度、設計管控、設計過程業務流程審批、圖檔模型歸等設計業務全過程管控。此外項目決策平臺可對項目中的相關業務數據之間的關系進行挖掘，分析項目進展中出現的問題，為項目的正常運行提供決策依據。

系統登陸賬戶選擇目標項目實施協同設計工作

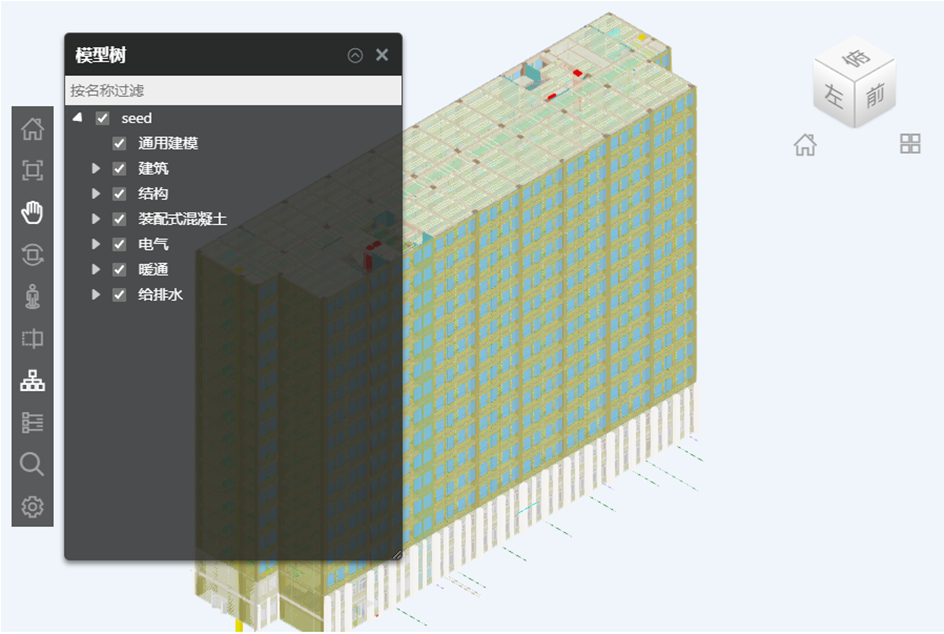

土建專業校審模型Web端實施瀏覽查看

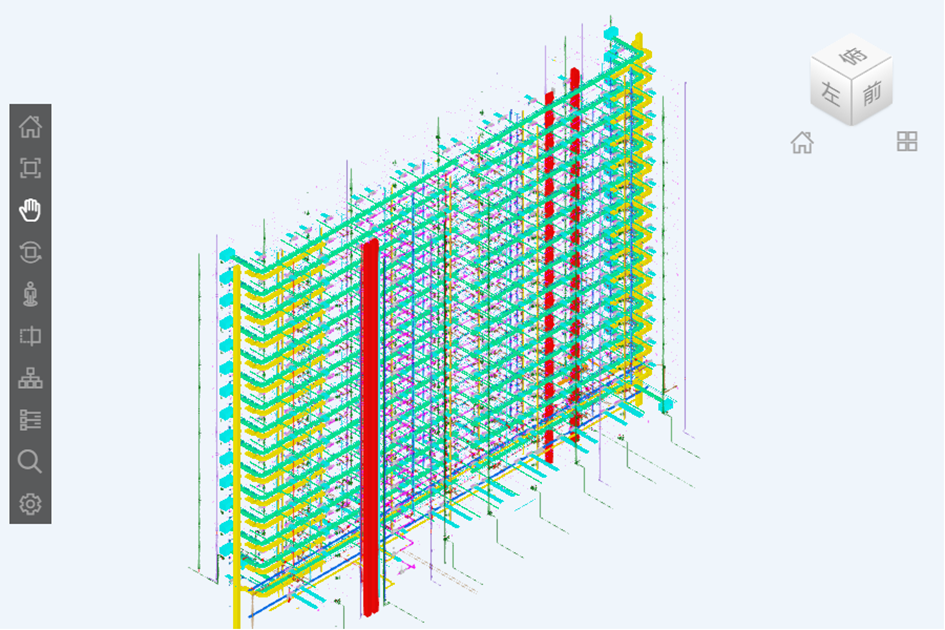

機電專業校審模型Web端實施瀏覽查看

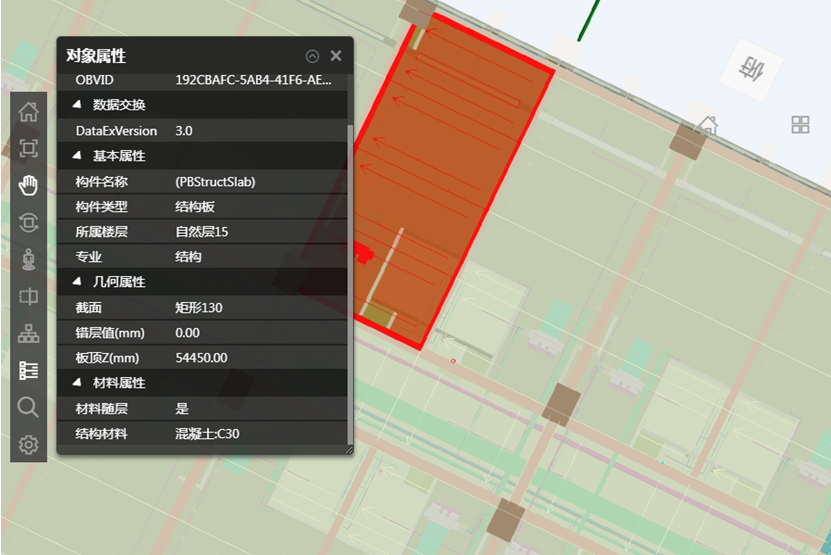

BIM輕量化預制構件模型屬性查看

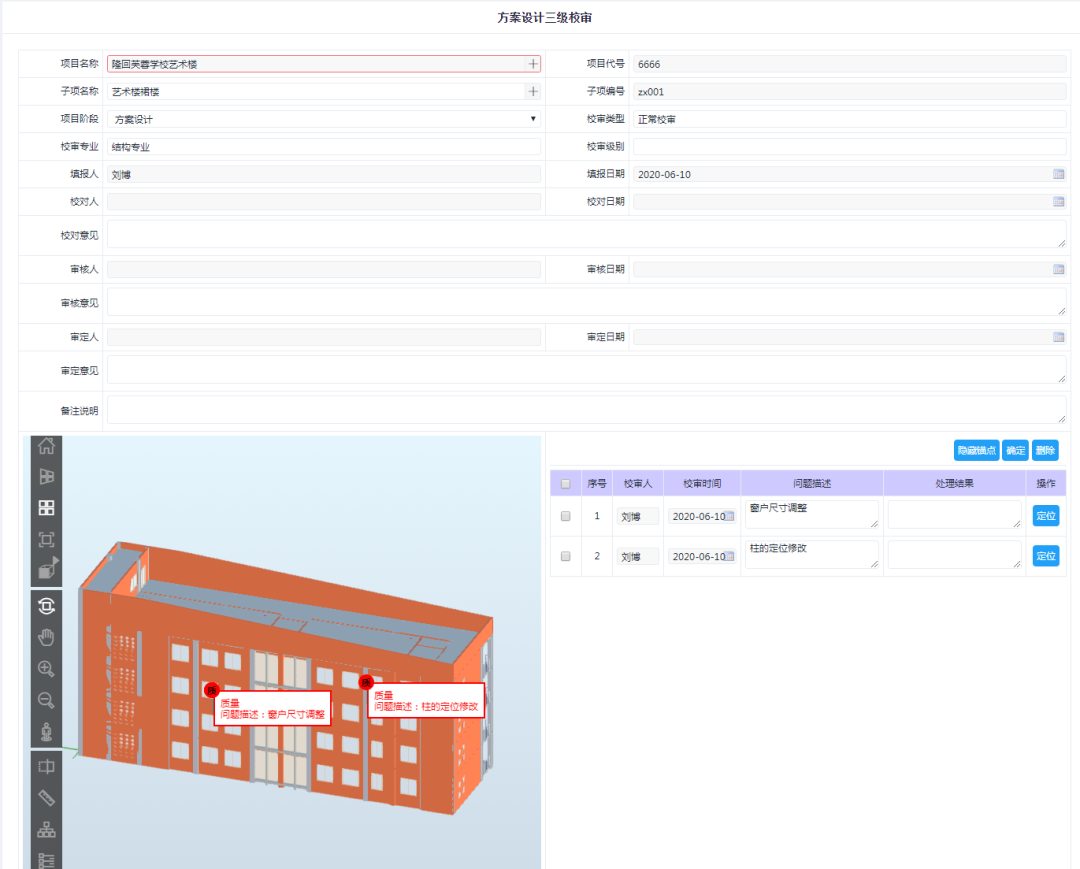

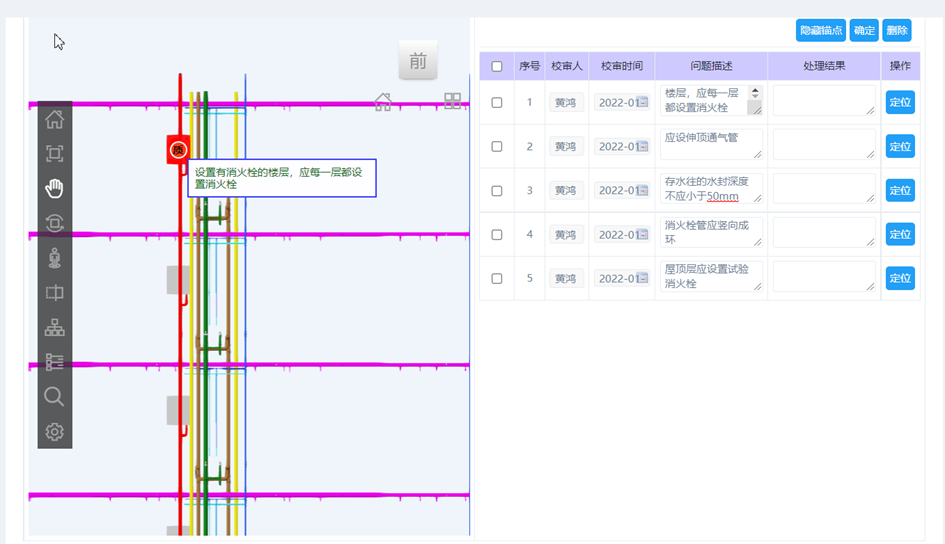

BIM輕量化構件構件批注及校審反饋

本系統實現了專業間共享模型數據，互相引用參考，方便多專業異地協同工作，并采用高效數據庫技術，解決多專業集成信息模型的存儲難問題，實現模型輕量化展示、BIM模型在線校審。設計校審人員在填寫校審表單時，可在表單網頁內直接查看三維BIM模型，并對校審問題提出的實際部位進行精準定位。設計團隊在查看校審問題條目時，可一鍵跳轉到各條目所定位的校審問題，在提高了協同工作效率的同時，還能夠確保每一條校審問題都能夠被精準解決，設計效率和質量都得到了明顯提升。該系統可直接提供滿足湖南省BIM審圖要求的模型，相較于傳統的BIM翻模模式，在實現設計管控的同時，同步滿足更系統化、規范化的審圖要求，提升效率。
